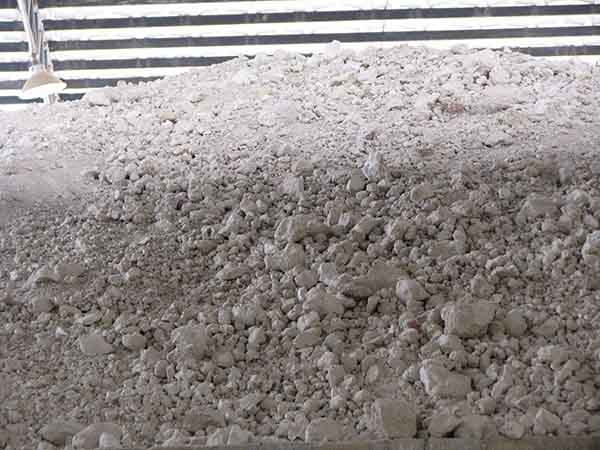

煅燒高嶺土原礦主要產地在華北的產煤區，屬沉積型，是由與煤層共生的硬質高嶺土經多次研磨及高溫煅燒而成。經過這樣的加工，煅燒高嶺土分子失去了結晶水，呈現蓬松的多孔片狀結構。故其白度較高，干遮蓋力優良，吸油量較高，懸浮性較好。乳膠漆中添加經精細加工的高嶺土所獲得的涂料和涂膜的性能會使我們覺得高嶺土不僅僅是一種普通填料，它可以成為功能性填料來提高涂料的品質。
燒成收縮燒成收縮性是指已干燥的高嶺土坯料在燒成過程中，發生一系列物理化學變化(脫水作用、分解作用、生成莫來石，易熔雜質熔化生成玻璃相充填于質點間的空隙等)，而導致制品收縮的性能，也分為線收縮和體收縮兩種。同干燥收縮一樣，燒成收縮太大，容易導致坯體開裂。另外，焙燒時，坯料中若混有大量的石英，它將發生晶型轉化(三方→六方)，使其體積膨脹，也會產生反收縮。耐火性耐火性是指高嶺土抵抗高溫不致熔化的能力。在高溫作業下發生軟化并開始熔融時溫度稱耐火度。其可采用標準測溫錐或高溫顯微直接測定，耐火度與高嶺土的化學組成有關，純的高嶺土的耐火度一般在1700℃左右，當水云母、長石含量多，鉀、鈉、鐵含量高時，耐火度降低，高嶺土的耐火度最低不小于1500℃。工業部門規定耐火材料的R2O含量小于1.5—2%，Fe2O3小于3%。
懸浮性和分散性懸浮性和分散性指高嶺土分散于水中難于沉淀的性能。又稱反絮凝性。一般粒度越細小，懸浮性就越好。用于搪瓷工業的高嶺土要求有良好的懸浮性。一般據分散于水中的樣品經一定時間的沉降速度來確定其懸浮性能的好壞?？蛇x性可選性是指高嶺土礦石經手工挑選，機械加工和化學處理，以除去有害雜質，使質量達到工業要求的性能。高嶺土的可選性取決于有害雜質的礦物成分、賦存狀態、顆粒大小等。石英、長石、云母、鐵、鈦礦物等均屬有害雜質。高嶺土選礦主要包括除砂、除鐵、除硫等項目。
離子吸附性及交換性高嶺土具有從周圍介質中吸附各種離子及雜質的性能，并且在溶液中具較弱的離子交換性質。這些性能的優劣主要取決于高嶺土的主要礦物成分，不同類型高嶺土的陽離子交換容量礦物成份特點陽離子交換容量 高嶺石為主2—5mg/100g 埃洛石為主13mg/100g含有機質化學穩定性高嶺土具有強的耐酸性能，但其耐堿性能差。利用這一性質可用它合成分子篩。電絕緣性優質高嶺土具有良好的電絕緣性，利用這一性質可用之制作高頻瓷、無線電瓷。電絕緣性能的高低可以用它的抗電擊穿能力來衡量。
.png)
