鉀長石

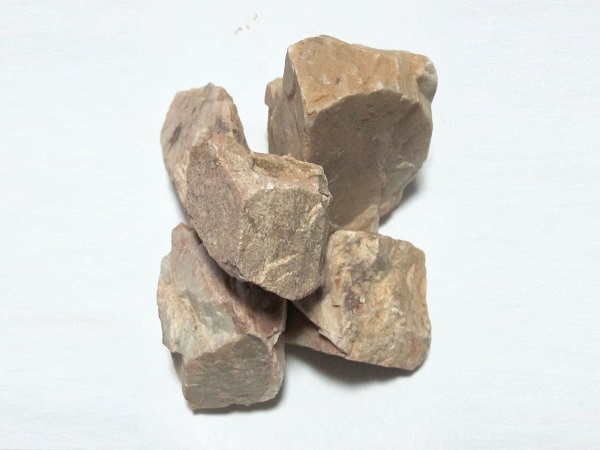

長石是鉀、鈉、鈣等堿金屬或堿土金屬的鋁硅酸鹽礦物，也叫長石族礦物。鉀長石（K2O·Al2O3·6SiO2）通常也稱正長石，屬單斜晶系，通常呈肉紅色、呈白色或灰色。鉀長石系列主要是正長石，微斜長石，透長石等。
基本信息

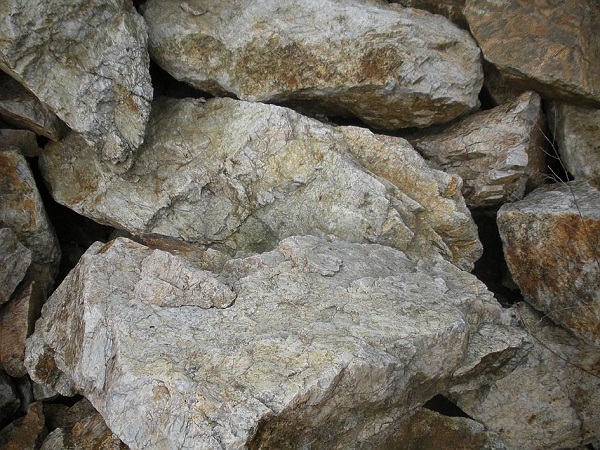

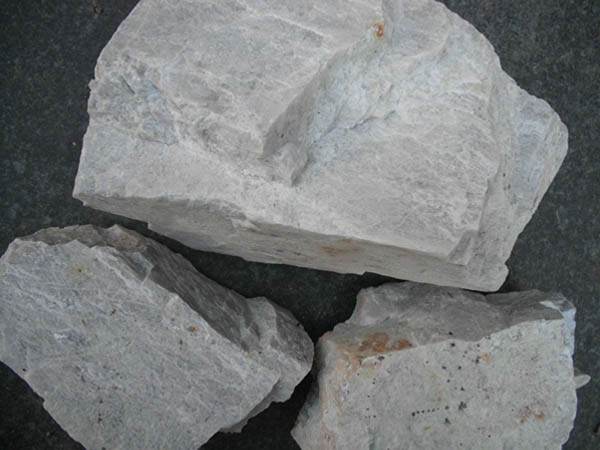

鉀長石屬單斜晶系，通常呈肉紅黃白等色。密度2.54-2.57g/cm3，比重2.56～2.59，硬度6，其理論成分為SiO264.7%Al2O3 18.4%，K2O 16.9%。它具有熔點低（1150±20℃），熔融間隔時間長，熔融粘度高等特點，廣泛應用于陶瓷坯料、陶瓷釉料、玻璃、電瓷、研磨材料等工業部門及制鉀肥用。
除正長石外，還有兩個同質多象變種：透長石和微斜長石。前者亦屬單斜晶系，也通稱正長石；后者則屬三斜晶系。
長石礦物除了作為玻璃工業原料外（約占總用量的50—60%），在陶瓷工業中的用量占30%，其余用于化工、玻璃熔
劑、陶瓷坯體配料、陶瓷釉料、搪瓷原料、磨料磨具、玻璃纖維、電焊條等其它行業。
主要用于玻璃、陶瓷，還可用于制取鉀肥，質量較好的鉀長石用于制造電視顯像玻殼等。
鉀長石： K2O Al2O3 6SiO2,其中 K2O 9.55%,Al2O3 16 %以上, SiO2 70% ，密度 2.56g/cm 3,莫氏硬度為 6（屬于四等級別（軟、中、硬、極硬）中的“硬”）,單斜晶系,顏色為白、紅、乳白色，熔點 1290. C 。
資源分布
鉀長石礦是含鉀量較高、分布最廣、儲量最大的非水溶性鉀資源。鉀長石礦源達 60 個，其平均氧化鉀含量約為 11.63%，其儲量約達 79.14 億 t，按平均含量折算成氧化鉀儲量約為 9.20 億 t。安徽、內蒙古、新疆、四川、山西等省的鉀長石分布相對集中，儲量豐富，成為當地的優勢非金屬礦產資源。
江西省宜春市發現大量的鉀長石礦脈帶，已經形成礦石開采、加工和陶瓷深加工的產業群。
應用領域
鉀長石制取鉀肥的研究
鉀是農作物生長的重要的元素,世界上蘊藏著很多含鉀資源,但絕大部分是水難溶性的或不溶性的。我國鉀資源豐富,可溶性鉀資源十分貧乏。國外可溶性鉀資源足以滿足農業的需求,因此,利用水難溶性的鉀資源制取鉀肥的研究較少。我國從二十世紀60年代初起就開始利用鉀長石制取鉀肥的研究,先后進行了數十種工藝研究,綜合起來可分為:燒結法、高溫熔融法、水熱法、高爐冶煉法和低溫分解法。
一般工業要求
制鉀肥用
氧化鉀（ K2O ）>9%
氧化鎂加氧化鈣（MgO+CaO）<2%
氧化鈉（Na2O ）<3%
普通陶瓷及電瓷用（瓷土和瓷石）Al2O3>或≈13%
玻璃配料用Al2O3>18%，SiO2 <70%
研磨材料
氧化鉀（ K2O ）>10%
二氧化硅（SiO2 ）>60%
三氧化二鋁（Al2O3 ）>18%
燒結法
利用石灰石和煤炭作原料，經過粉碎，成球后在立窯煅燒，使其中的氧化鉀轉化成水溶性，該種方法生產成本低，但生產過程中能耗大，且鉀長石中的鉀轉化率較低(60%—90%)，使其推廣受到阻礙。
高溫熔融法
該法在生產鈣鎂磷肥的基礎上，配入25%一30%的鉀長石，高溫熔融(1200—1300℃)制得鈣鎂磷鉀復合肥，其產品含有效磷(P2O5)10%—14%，可溶性鉀(K2O)4%—5%，該方法生產成本低。
水熱法
用KOH溶液加壓處理鉀長石，使鉀長石成分為K2O·Al2O3 ·SiO2 ·xH2O的沸石類固相。其中K2O為可溶性的，能被植物吸收，且不易流失，是一種緩釋肥料，同時，部分SiO2也變成可溶性的，成為農作物的肥料。
高爐冶煉祛
生產水泥時，按石灰石81.4%—82%、鉀長石14.2%—15.6%、鐵礦石2.6%—3.2%，螢石1.1%和焦炭3%的比例，破碎后配料混勻入爐，當爐缸溫度高達1 500℃使K2O揮發，隨高溫氣流帶出，同時K2O與爐內CO2作用，生成K2CO3產品，高爐排出的爐渣經加工后制成白色水泥。該方法僅限于水泥廠或磷肥廠，作為副產品生產鉀肥。
低溫分解法
鉀長石原料經過顎式破碎機粉碎到6mm以下，雷蒙磨將礦物粉碎到100網目以下，由膠帶運輸機將礦物運到池中與CaO水浸泡20min，然后經泵打入加溫加壓爐中，爐中溫度控制在100 - 200℃，經過一定時間后，從爐中流出進入池中與Na2SO4混合浸泡，通過結晶、固液分離等工藝，得到K2SO4, NaOH工業原料。
鉀長石提純
國內鉀長石資源豐富，但含鐵量超標，因此，鉀長石除鐵是提純的關鍵。鐵是磁性物體，而鉀長石是非磁性物質，在磁場中兩者很容易分開。
鉀長石原料—手選—破碎—磨礦—分級—脫水—成品，該流程適用于含鐵量低、質量好的原料。采用預式破碎機進行粗碎和細碎，為了防止加工過程中鐵對鉀長石的污染，所以，在選擇磨礦設備時易采用輪機、礫磨機或瓷球磨機，超細層壓自磨機等作為磨礦設備，采用螺旋分級機保證產品的粒度。流程簡單，投資少，該流程的缺點是產品中鐵的含量指標難以滿足優質陶瓷產品要求。為了克服該流程的缺點，增加磁選工藝，實踐證明選擇濕式高梯度磁選機除鐵效果好，除鐵效率達到70%-90%。
鉀長石防火硅酸鈣板
使用鉀長石制造硅酸鈣板，其原理是將原料制好漿，按比例(鉀長石粉：石灰：纖維=229：91：80)混合均勻，制備好的料漿，采用流漿制板工藝制成板坯，板坯堆垛后送入蒸壓釜中，高溫高壓蒸汽養護，使材料中硅鋁與石灰中的氧化鈣在高溫水熱反應作用下生成水化硅酸鈣，水化硅酸鈣結晶礦物，與纖維膠結起來形成一個整體。
利用鉀長石制取鉀肥的同時制取白炭黑
鉀長石中含鉀量為13.6%，針對提鉀后余下的礦物石的特性，進行綜合利用的研究：制取白炭黑的原理是基于提鉀后鉀長石結構已經遭到破壞，然后，在一定溫度下與NaOH反應制取水玻璃，用水稀釋的同時加入適量電解質，用酸中和并定溫老化，再經過濾、洗滌制得白炭黑。
需求現狀
鉀長石在陶瓷工業中做陶瓷坯體配料、陶瓷釉料的用量占30%，其余用于化工、玻璃熔劑、搪瓷原料、磨料磨具、玻璃纖維、電焊條等其他行業。隨著經濟的發展，玻璃產品、建筑陶瓷等用量越來越大，鉀長石需求量日益增加，市場前景廣闊。
隨著陶瓷行業的大力發展，鉀長石資源的大量消耗使得鉀長石礦儲量不斷減少，開采的成本越來越大，所以鉀長石價格上漲成為必然。國內優質鉀長石供不應求，目前陶瓷工業用優質鉀長石資源從朝鮮、印度等國家大量進口?！?br />
從我國鉀長石企業的性質來看，目前鉀長石的開采經營者以民企為主，我國鉀長石礦分布分散，開采條件差，起點低，相對風險較小。鉀長石行業集中度低，企業數量多，規模小，資源浪費嚴重。
.png)
